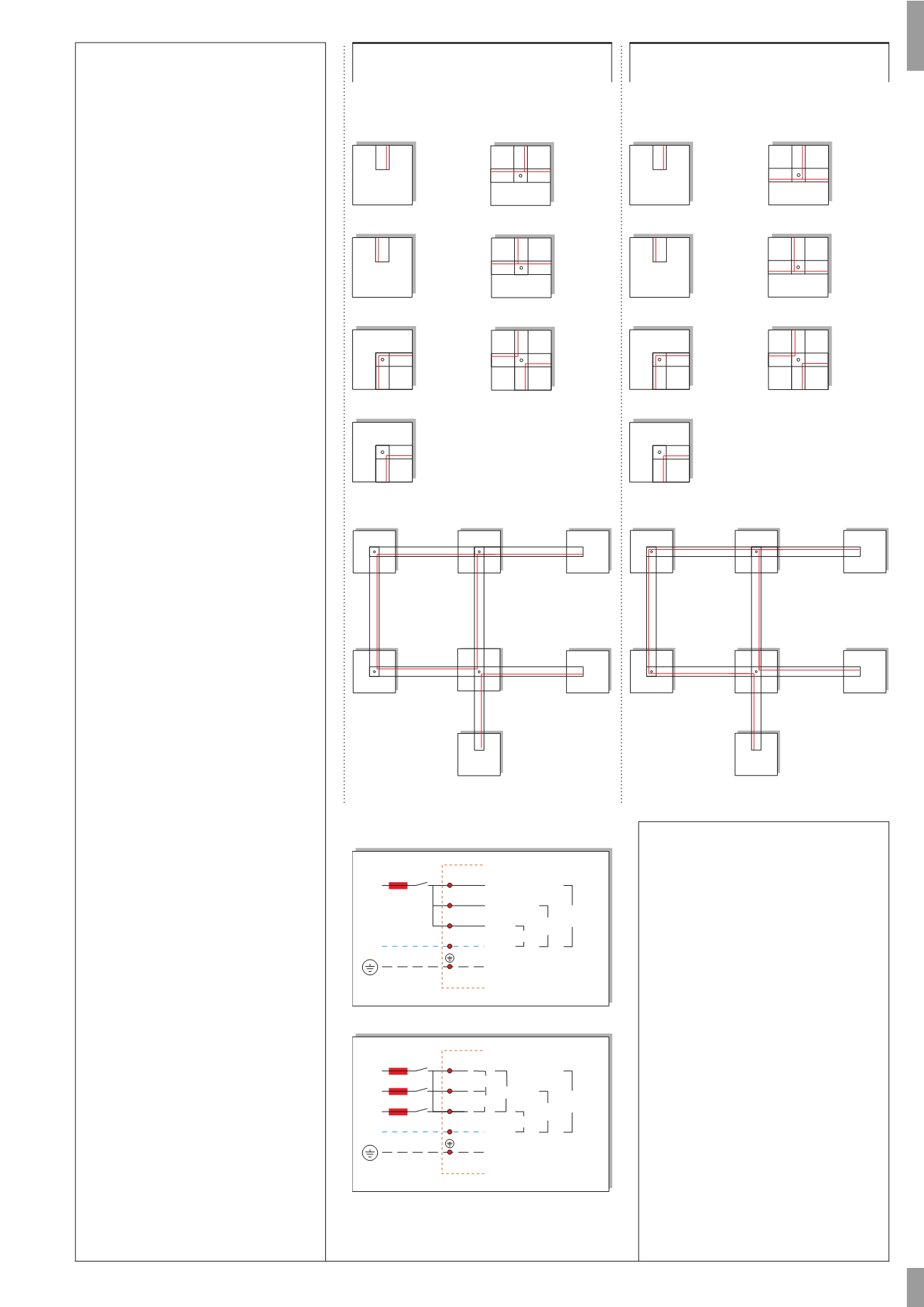

Planungshinweis für Schutzleiter
Die 3-Phasen-Stromschiene besitzt
einen Schutzleiter, der innen auf einer
Seite des Profils mitgeführt wird. Bei der
Planung von Anlagen ist darauf zu achten,
dass die Führung des Schutzleiters
durchgängig ist und dass der Grundriss
seitenrichtig von oben gesehen wird.
Die Lage der Schutzleiter ist in Blickrichtung
zur Stromschienenöffnung definiert.
Die erforderlichen Einspeiser und
Verbindungsteile können aus den neben-
stehenden Abbildungen abgeleitet
werden.
Beispiel
einer Stromschienenanlage aus Sicht des
Planers von oben gesehen.
Öffnung der Schiene zeigt nach unten.
PE = Schutzleiter
a) Anschluss an ein Wechsel-
stromnetz 230 V (240 V)
· Höchstbelastung: 3600W (3800W)
Gesamtbelastung kann beliebig auf die
drei Stromkreise verteilt werden.
· Absicherung 1×16 A
· Zuleitung (min):
3×1.5 mm
2
(max):
3×2.5 mm
2
b) Anschluss am Drehstromnetz
400V (415V)
· Höchstbelastung: 3× 3600W
= 10800W (11400W).
Einzelabsicherung aller drei Phasen
· Absicherung 3×16 A
· Zuleitung (min):
5×1.5 mm
2
(max): 5×2.5 mm
2
· Belastbarkeit der Einspeiser:
Alle Einspeiser sind gemäß Daten nach
a) und b) belastbar.
a) Anschluss an ein Wechsel-
stromnetz 230 V (250 V)
· Höchstbelastung: 3680 W (4000 W)
Gesamtbelastung kann beliebig auf die
drei Stromkreise verteilt werden.
· Absicherung 1×16 A
· Zuleitung (min):
3×1.5 mm
2
(max):
3×2.5 mm
2
b) Anschluss am Drehstromnetz 400 V
· Höchstbelastung: 3×3680 W
= 11040 W.
Einzelabsicherung aller drei Phasen
· Absicherung 3×16 A
· Zuleitung (min):
5×1.5 mm
2
(max): 5×2.5 mm
2
· Belastbarkeit der Einspeiser:
Alle Einspeiser sind gemäß Daten nach
a) und b) belastbar.
Einspeisung
Schutzleiter
rechts
EU 25
Einspeisung
Schutzleiter
links
EU 24
T-Verbinder
Schutzleiter
links
EU 30
X-Verbinder
EU 31
Eckverbinder
Schutzleiter
außen
EU 79
Eckverbinder
Schutzleiter
innen
EU 27
T-Verbinder
Schutzleiter
rechts
EU 29
Einspeisung
Schutzleiter
rechts
AL 7652-10
Einspeisung
Schutzleiter
links
AL 7652-11
T-Verbinder
Schutzleiter
links
AL 7656-11
X-Verbinder
AL 7657-10
Eckverbinder
Schutzleiter
außen
AL 7655-11
Eckverbinder
Schutzleiter
innen
AL 7655-10
T-Verbinder
Schutzleiter
rechts
AL 7656-10
PE innen
PE rechts
PE links
EU 27
EU 29
EU 24
PE innen
PE rechts
PE links
EU 27
EU 25
EU 24
EU 31
PE außen
PE links
PE rechts
AL 7655-11
AL 7656-11
AL 7652-10
PE außen
PE links
PE rechts
AL 7655-11
AL 7652-11
AL 7652-10
AL 7657-10
1
2
3
N
16A
230V
230V
230V
(240V)
N
L
1
2
3
N
16A
230V
230V
230V
(240V)
(415V)
16A
16A
N
L1
L2
L3
400V
400V
400V
