das Profil
die Lichttechnik
In
3
Schritten zu Ihrem
individuellen Lichtkanal.
Lichtkanal 70 mit Rand und Acrylab-
deckung für Einbau in Gipskarton.
Wunschlänge: 2500 mm
Wahlbeispiel:
LK 002 AG/…
Wahl der Lichttechnik und Errechnung der Lichteinsatzlängen.
Das Profil sollte in der Regel auf die Lichteinsatzlänge gekürzt
oder verlängert werden!
Wahlbeispiel: 2×
LKL 010.40.40
LED-Lichteinsatz.
Länge:
2× 1125 mm = 2250 mm
In diesem Fall sollte die Wunschlänge 2500 mm auf 2250 mm ge-
kürzt werden. Die finale Bestellnummer lautet:
LK 002 AG/
2250
.
Absolutes Außenmaß ist:
2250 mm + (2× 3 mm
Enddeckelzugabe ohne Profilrand
) =
2256 mm
.
LK 002 AG/2250
Profillänge
2250 mm
Enddeckel
+ 2× 3 mm
= 2256 mm

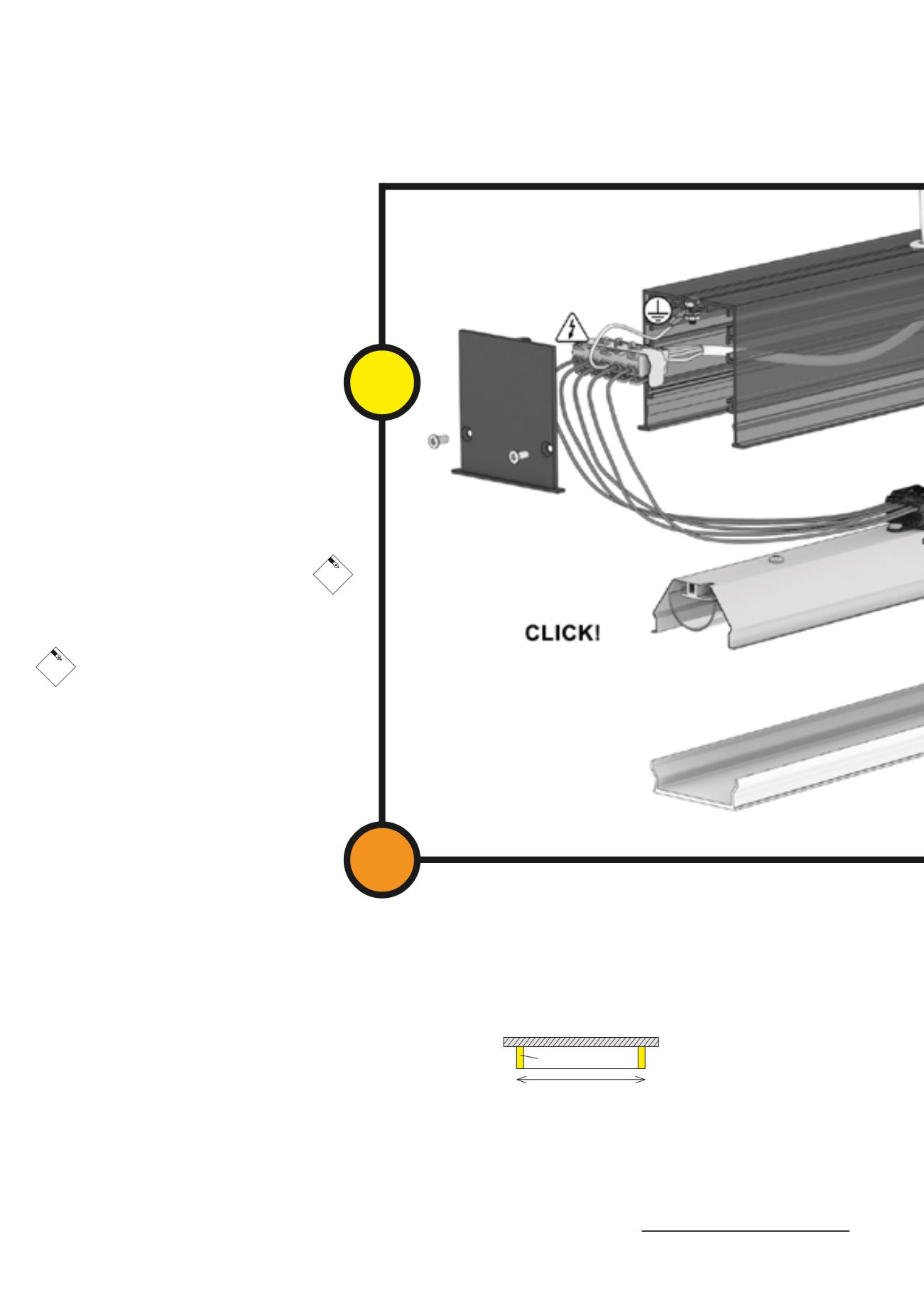

Step by Step…
1
2
Hinweis: Sollte nicht auf die Lichteinsatz-
länge gekürzt werden, entstehen dunkle
Bereiche im Lichtaustrittsbereich.
Bei diesem Zeichen sind Sie gefordert!
Für die finale Bestellung wird,
nach Berechnung der Enddeckelzugabe,
der Bestellnummer eine Längenangabe
in Millimetern hinzugefügt.
AG/…
25
AG/…
25
Enddeckel
Enddeckel + Länge + Enddeckel
254
