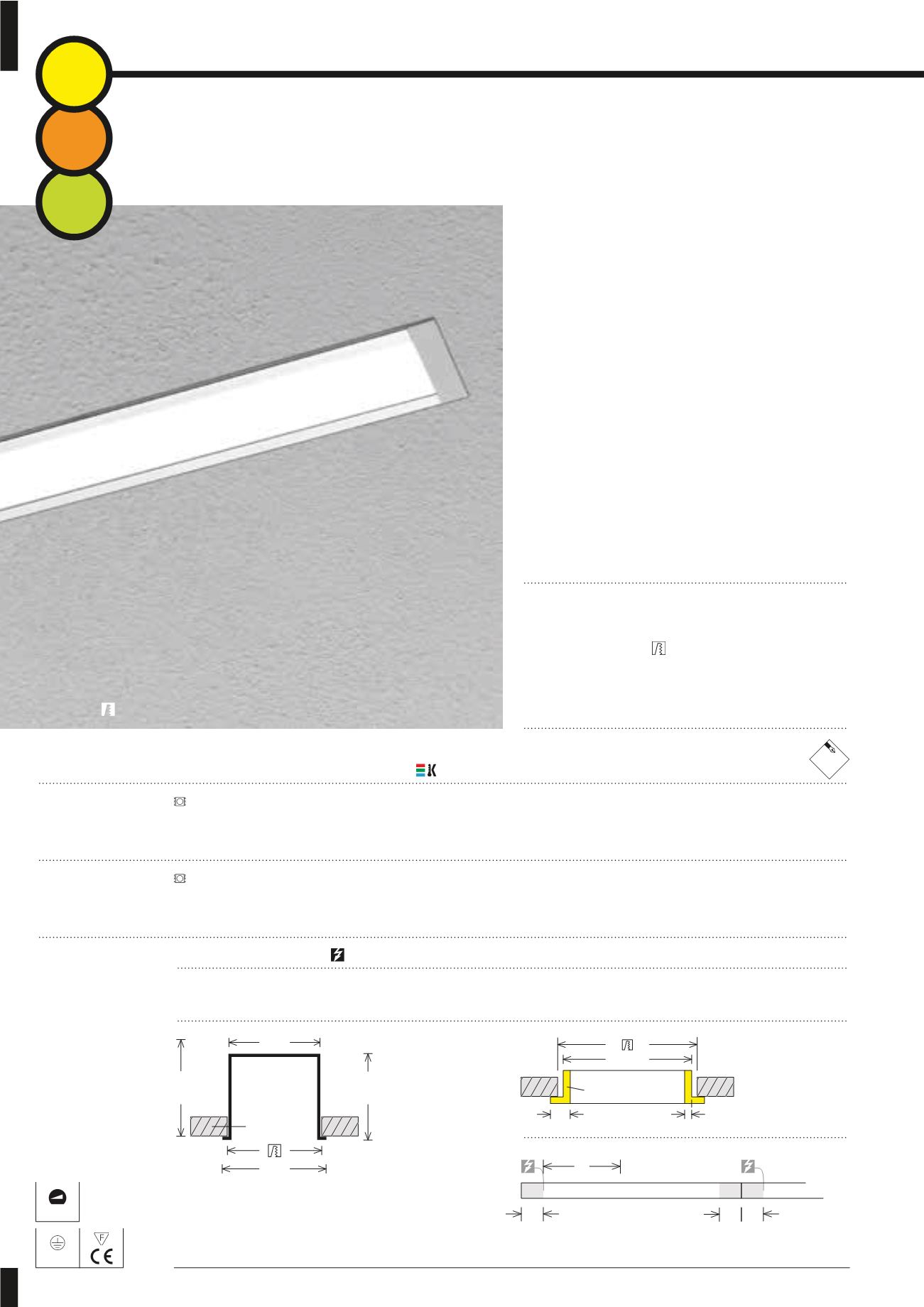

Einbau mit Rand in Gipskarton
BASIC
POWER
Step 1+2+3 |
das Profil 30 inkl. Lichttechnik
| Einbau in Gipskarton
· LED-Lichtband mit homogener Lichtverteilung für
fließende Integration in Architekturprojekte
· lieferbar in zwei Lichtstärken als Basic oder
Power Weiß-Versionen
· energiesparend, keine UV- und Wärmestrahlung
· Aluminiumprofil mit dezentem Rand für
werkzeuglose Trockenbaumontage
· Acrylglasabdeckung opalweiß mit wartungsfreundlicher
Snap-in Technik
· inklusive Anschlussleitung zur Versorgungseinheit
(Länge: 2000 mm) und Enddeckel
· Versorgungseinheit muss extern plaziert werden
· Versorgungseinheit separat bestellen
· Farbe: silber eloxiert, weiß, schwarz
· Wichtig: Die Länge des Profils muss bei BASIC durch 50 mm
und bei POWER durch 75 mm teilbar sein (ohne Enddeckel)!
· Stand bei Druck. Aktuelle Infos siehe
Lichtkanal
30
| Einzelleuchten
1
Einbau mit Rand in Gipskarton
Maße
Breite des Kanals
30 mm
Breite des Kanals mit Rand
36 mm
Höhe des Kanals
29 mm
Deckenauschnittsbreite
33 mm
Deckenstärke
12 - 16 mm
Einbautiefe ET
35 mm
Enddeckelstärke y
5.5 mm
Enddeckellänge z
8.5 mm
IP20
Dimming
Enddeckel
Länge
z
y
AG/…
25
LM
Lichtfarbe
Systemleistung
Lichtstrom
Einbau mit Rand
LED Line
warmweiß
2700 K
13 W/m
500 lm/m
LKL 32.27 BAS/…
neutralweiß
4000 K
13 W/m
550 lm/m
LKL 32.40 BAS/…
kaltweiß
5000 K
13 W/m
600 lm/m
LKL 32.50 BAS/…
LED Line
warmweiß
2700 K
21 W/m
1000 lm/m
LKL 32.27.01 PWR/…
neutralweiß
4000 K
21 W/m
1100 lm/m
LKL 32.40.01 PWR/…
kaltweiß
5000 K
21 W/m
1100 lm/m
LKL 32.50.01 PWR/…
externe Versorgungseinheit
L×B×H
(auf Anfrage auch in DALI lieferbar)
35 VA
185×43×30
CVGLED 600.35/BST14
60 VA
254×45×35
CVGLED 600.60/BST14
Teilungsabschnitt x/ Band 50 mm
max. Leistung pro Einspeisung
60 VA
Teilungsabschnitt x/ Band 75 mm
max. Leistung pro Einspeisung
86 VA
Höhe
29
ET
35
Decke
36
30
ACHTUNG
Leistungs- und Lichtstromangaben gelten jeweils für 1000 mm.
Installation und Einbaumaße von Versorgungs-/Steuereinheit beachten!
Versorgungseinheiten werden separat gesetzt.
Maximale Leistung pro Einspeisung beachten! Bei mehrlängigen
Lichtsystemen ist
keine
durchgehende Ausleuchtung vorhanden.
Maximal 3000 mm durchgehend leuchtende Lichtfläche. Jedes Profil
muss separat eingespeist werden und besitzt eigene Enddeckel!
Keine mechanischen Verbinder erforderlich und keine Gehrungs-
schnitte möglich!
Hinweis
L = (Länge + 3 mm) ×33 mm
x
6 6
Einspeisungsprofil
Erweiterungsprofil
6
Bei Einspeisungen und Verbindungen 6 bzw. 12 mm unbeleuchtet.
