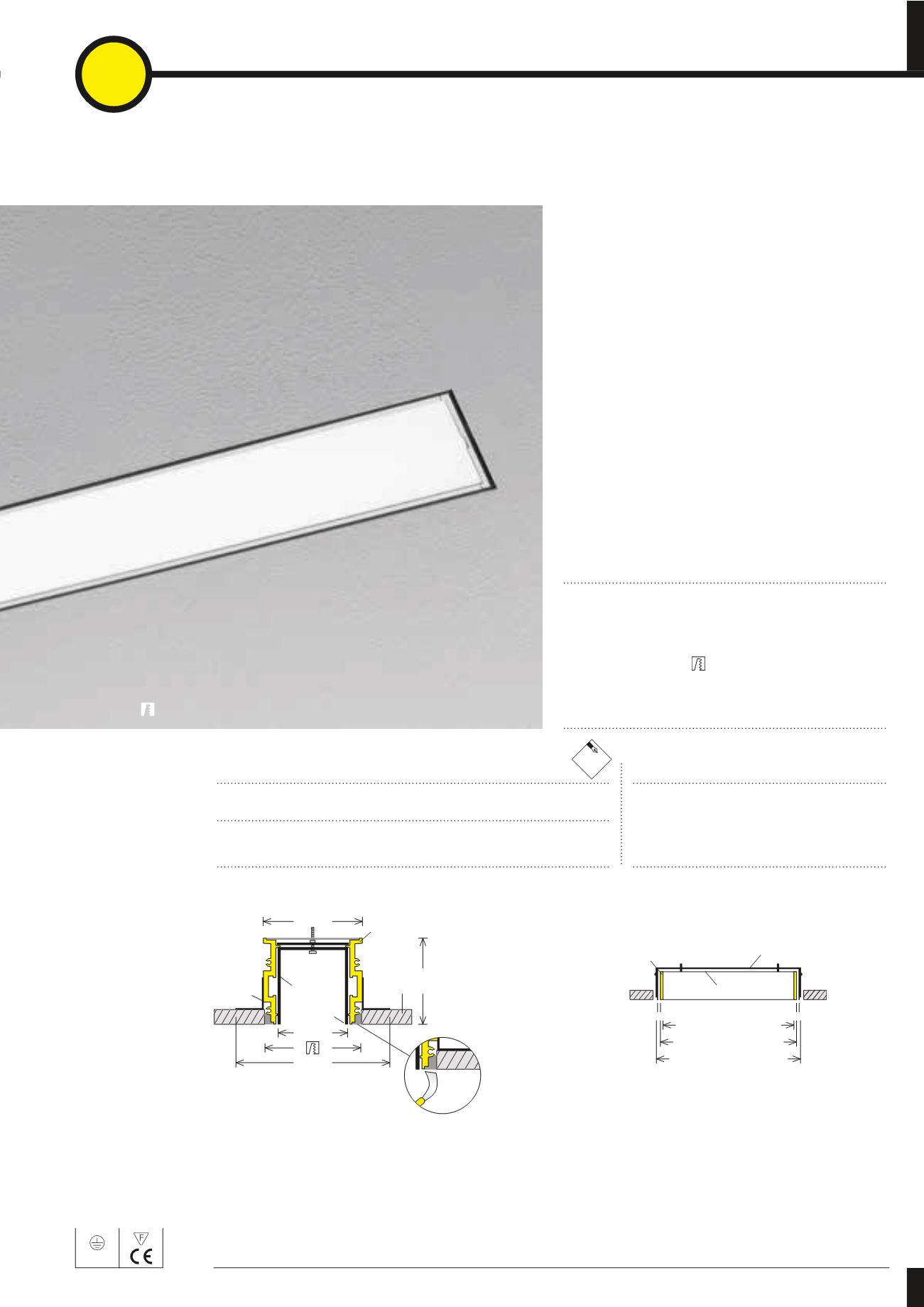

Step 1 |
das Profil 45
| Einbau in Gipskarton
Einbau Trimless in Gipskarton
· für deckenbündigen Einbau in Gipskarton mit Schattenfuge
· Trimless-Einbaurahmen aus Aluminium mit Höhenausgleich
und Anputzrand, einfache Trockenbaumontage
· Schnellmontage von Einbauprofil in Trimless-Einbaurahmen
mit Drehriegel
· Einbauprofil inklusive Acrylabdeckung opalweiß
· Acrylglasprofil mit Snap-in Technik aus UV-stabilem,
hitzebeständigem PMMA
· Lichteinsätze, Trimless-Einbaurahmen, Erdungssatz, Verbin-
der und Enddeckel separat bestellen
· Farbe: silber eloxiert, weiß, schwarz
· Gehrung für Flächen, Gehrung für Wand - Decke innen,
Gehrung für Eck außen, Gehrung für Eck innen möglich
· Schnittkosten bei Gehrung erfragen!
1
Einbau Trimless in Gipskarton
Maße
Breite des Kanals
45 mm
Breite des Kanals inkl. Einbaurahmen
68 mm
Breite des Einbaurahmen + Anschraubwinkel 128 mm
Höhe des Kanals
91 mm
Deckenauschnittsbreite
70 mm
Deckenstärke
12.5 - 28 mm
Einbautiefe ET/Montagetiefe
98 mm
Enddeckelstärke
3.0 mm
Profil 45 Trimless inkl. Einbaurahmen nach Maß
Bestell-Nr.
Profil mit Acrylabdeckung
opalweiß
LKM 003 AG/…
Die Bestell-Länge des Einbaurahmens errechnen (siehe Illustration unten):
… Länge Einbauprofil + 2×3.0 mm Enddeckelstärke + 2×3.5 mm Spaltmaß =
… Länge Einbauprofil + 13 mm
erforderliches Zubehör
Bestell-Nr.
Trimless-Einbaurahmen
LKM 003 TRI/…
Enddeckel
(2 Stück) si, ws, sw
LKM 090.101.1
Erdungssatz
LKM 090.111
Längsverbinder linear
(2 Stück)
(>3m)
LKM 090.102
Step 2: Lichteinsätze
finden Sie ab
Seite 270.
Step 3: Optionales Zubehör
finden Sie ab
Seite 274.
68
91
Einbaurahmen
Profil
ohne Rand
Gipskarton
Anschraub-
winkel
128
45
Bestell-Länge Einbaurahmen
Benötigter Platzbedarf in Decke +20 mm
EinbaurahmenTrimless
Profil
Enddeckel
Bestell-LängeEinbaurahmen
LängeProfil+2×Enddeckel
LängeProfil
3.5mm Spaltmaß
3.5mm
IP20
verspachteln
Step 2: Lichteinsätze
ab
Seite 270.
Step 3: Optionales Zubehör
ab
Seite 274.
AG/…
25
Hinweis
L = (Länge Trimless-Einbaurahmen + 6 mm) ×70 mm
265
Serie Lichtkanal > Step by Step… >
Lichtkanal 45
> Einbau in Gipskarton
