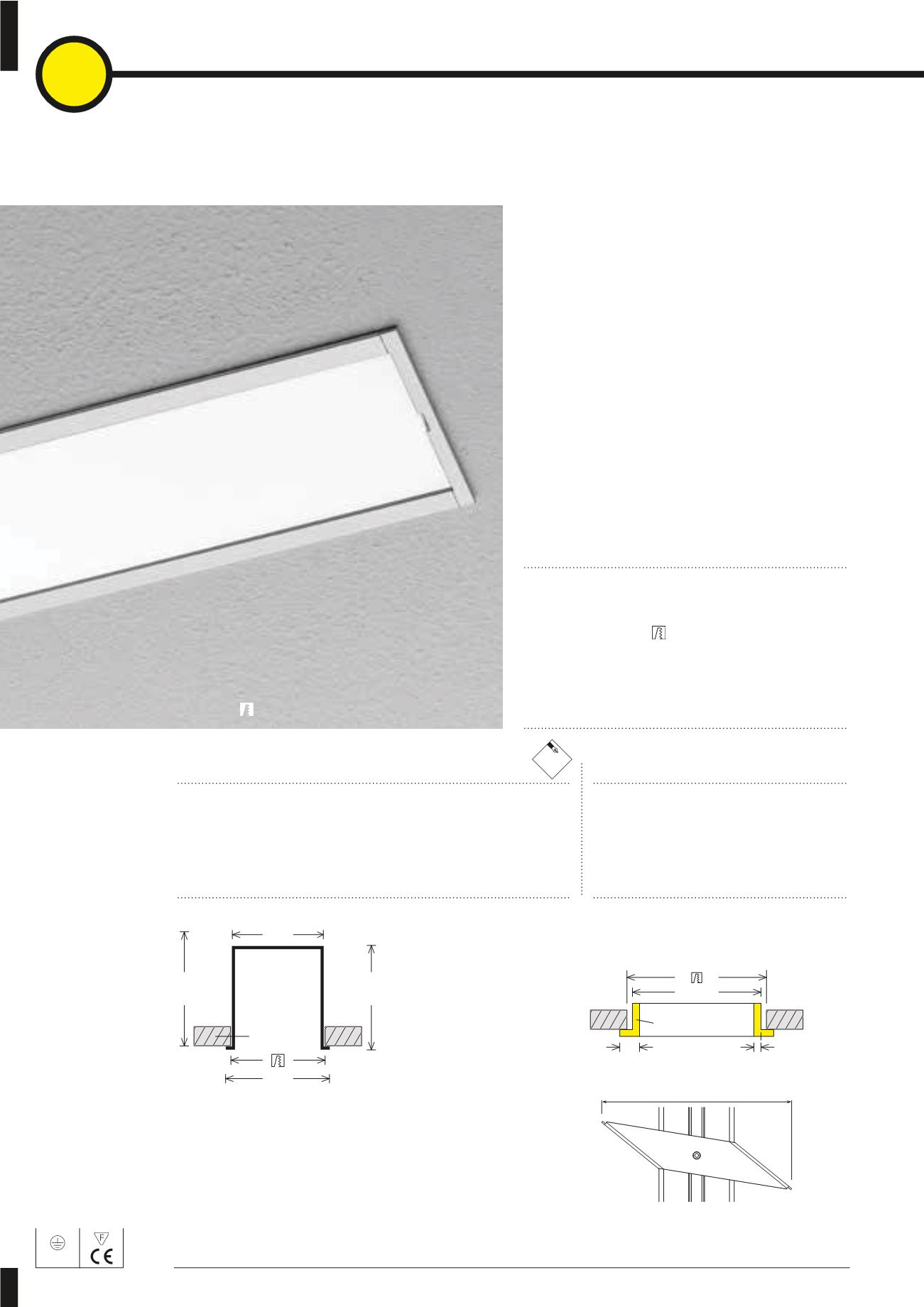

Einbau mit Rand in Gipskarton
Step 1 |
das Profil 70
| Einbau in Gipskarton
· Aluminiumprofil mit dezentem Rand
· einfache Schnellmontage mit Spannbügel
· Einbauprofile mit Acryl-/ Prismenabdeckungen oder
freistrahlend (Spiegelraster als Zubehör möglich)
· Acrylglasprofile mit Snap-in Technik aus UV-stabilem,
hitzebeständigem PMMA
· Lichteinsätze, Anschluss-Set, Verbinder und Enddeckel
separat bestellen
· Farbe: silber eloxiert, weiß, schwarz
· Gehrung für Flächen, Gehrung für Wand - Decke innen,
Gehrung für Eck außen, Gehrung für Eck innen möglich
· Schnittkosten bei Gehrung erfragen!
Lichtkanal
70
1
Profil 70 mit Rand nach Maß
Bestell-Nr.
Profil mit Acrylabdeckung
opalweiß
LK 002 AG/…
Profil mit Acrylabdeckung
klar
LK 002 AK/…
**
Profil mit Acrylabdeckung vorgesetzt
opalweiß
LK 002 AV/…
Profil mit Acryl-Prismenabdeckung T16
klar
LK 002 PA/…
*
Profil mit Acryl-Prismenabdeckung LED
klar
LK 002 PA-L/…
*
Profil freistrahlend oder für Spiegelraster
LK 002/…
Einbau mit Rand in Gipskarton
Maße
Breite des Kanals
70 mm
Breite des Kanals mit Rand
80 mm
Höhe des Kanals
80 mm
Deckenauschnittsbreite
74 mm
Deckenstärke
6 - 25 mm
Einbautiefe ET
100 mm
Spannbügelweite
max. 220 mm
Enddeckelstärke y
3.0 mm
Enddeckellänge z
5.5 mm
erforderliches Zubehör
Bestell-Nr.
Enddeckel
(2 Stück) si, ws, sw
LK 090.101.2
Anschluss-Set
(mit Erdung)
LK 090.100
Längsverbinder linear
(2 Stück)
(>3m)
LK 090.102
*
für Arbeitsplatz geeignet
**
ideal für asymmetrische
Lichteinsätze
Höhe
80
ET
100
Decke
80
70
Spannbügelweite max. 220
IP20
Enddeckel
Länge
z
y
Step 2: Lichteinsätze
ab
Seite 294.
Step 3: Optionales Zubehör
ab
Seite 304.
AG/…
25
Hinweis
L = (Länge + 2×3.0 mm + 2 mm) ×74 mm
278
