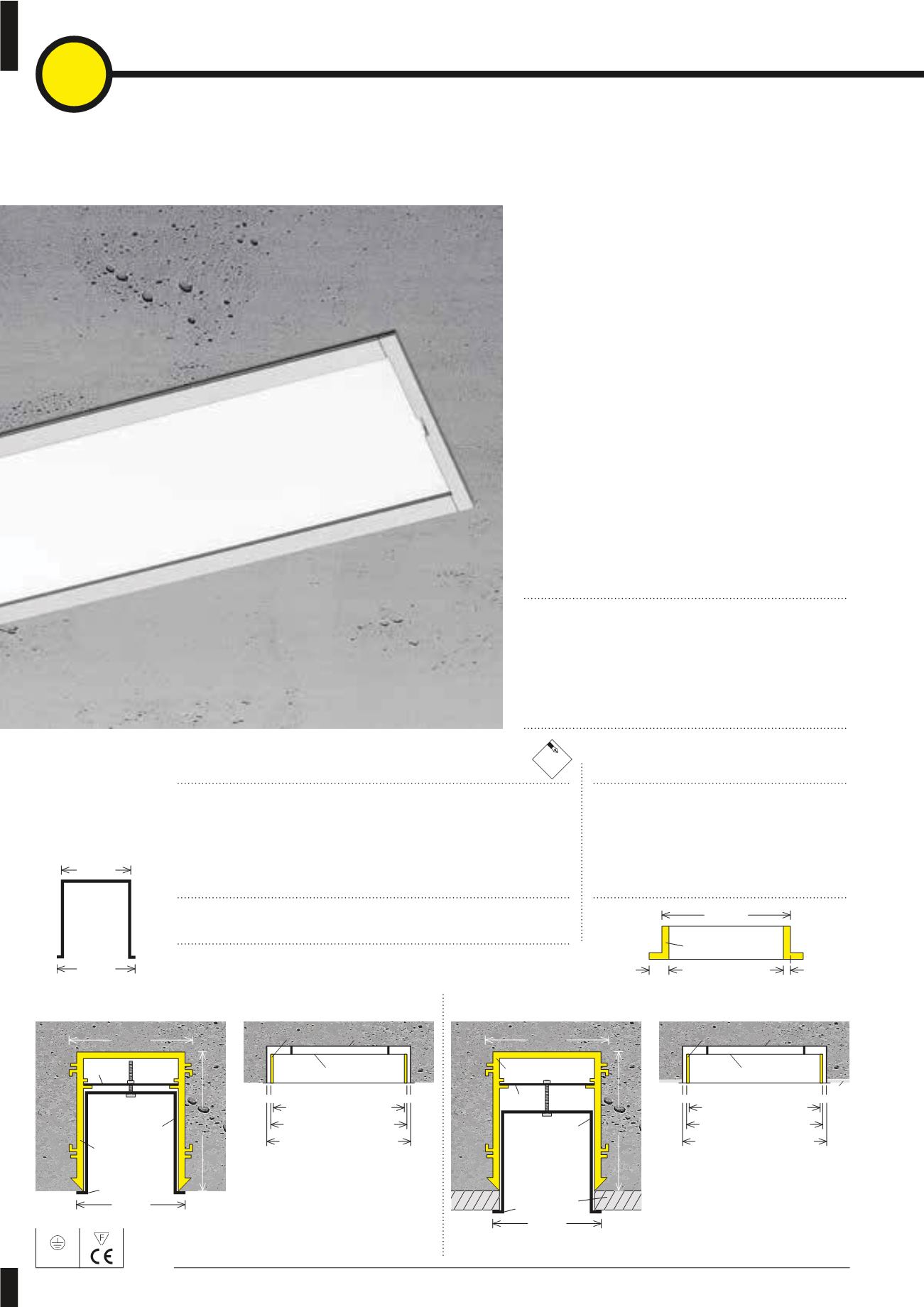

Step 1 |
das Profil 70
| Einbau in Beton
Einbau mit Rand in Beton
· Betoneinbaugehäuse, Einbauprofil mit dezentem Rand
aus Aluminium
· Betoneinbaugehäuse inklusive Zentrier- & Befestigungszubehör
· einfache Schraubmontage von Betoneinbaugehäuse auf
Schalung
· Schnellmontage von Einbauprofil in Betoneinbaugehäuse
mit Drehriegel
· Einbauprofile mit Acryl-/ Prismenabdeckungen oder
freistrahlend (Spiegelraster als Zubehör möglich)
· Acrylglasprofile mit Snap-in Technik aus UV-stabilem,
hitzebeständigem PMMA
· Lichteinsätze, Betoneinbaugehäuse, Anschluss-Set,
Verbinder und Enddeckel separat bestellen
· Farbe: silber eloxiert, weiß, schwarz
Lichtkanal
70
1
Profil 70 mit Rand nach Maß
Bestell-Nr.
Profil mit Acrylabdeckung
opalweiß
LK 005.2 AG/…
Profil mit Acrylabdeckung
klar
LK 005.2 AK/…
**
Profil mit Acrylabdeckung vorgesetzt
opalweiß
LK 005.2 AV/…
Profil mit Acryl-Prismenabdeckung T16
klar
LK 005.2 PA/…
*
Profil mit Acryl-Prismenabdeckung LED
klar
LK 005.2 PA-L/…
*
Profil freistrahlend oder für Spiegelraster
LK 005.2/…
erforderliches Zubehör
Bestell-Nr.
Betoneinbaugehäuse
ET 112
LK 005.2 BT/…
Enddeckel
(2 Stück) si, ws, sw
LK 090.101.2
Anschluss-Set
(mit Erdung)
LK 090.100
Längsverbinder linear
(2 Stück)
(>3m)
LK 090.102
92
112
80
Drehbügel
Profil
Betoneinbaugehäuse
Rand
92
80
Drehbügel
Profil
Betoneinbaugehäuse
Rand
Putz
112
Einbau in Sichtbeton
Bestell-Länge Betoneinbaugehäuse
Betoneinbaugehäuse
Profil
Enddeckel
Bestell-LängeBetoneinbaugehäuse
LängeProfil+2×Enddeckel
LängeProfil
1.5mm Spaltmaß
1.5mm
Beton
Betoneinbaugehäuse
Profil
Enddeckel
Beton
Putz
Bestell-LängeBetoneinbaugehäuse
LängeProfil+2×Enddeckel
LängeProfil
1.5mm Spaltmaß
1.5mm
Einbau in Beton mit Putz
Bestell-Länge Betoneinbaugehäuse
Enddeckel
Länge
z
y
IP20
Step 2: Lichteinsätze
ab
Seite 294.
Step 3: Optionales Zubehör
ab
Seite 304.
Einbau mit Rand in Beton
Maße
Breite des Kanals
70 mm
Breite des Kanals mit Rand
80 mm
Breite des Betoneinbaugehäuses
92 mm
Einbautiefe ET
112 mm
Putzstärke
max. 25 mm
Enddeckelstärke y
3.0 mm
Enddeckellänge z
5.5 mm
*
für Arbeitsplatz geeignet
**
ideal für asymmetrische
Lichteinsätze
Die Bestell-Länge des Betoneinbaugehäuses errechnen (siehe Illustration unten):
… Länge Einbauprofil + 2×3 mm Enddeckelstärke + 2×1.5 mm Spaltmaß =
… Länge Einbauprofil + 9 mm
70
80
AG/…
25
Benötigter Platzbedarf für
Betoneinbaugehäuse +20 mm
Benötigter Platzbedarf für
Betoneinbaugehäuse +20 mm
280
