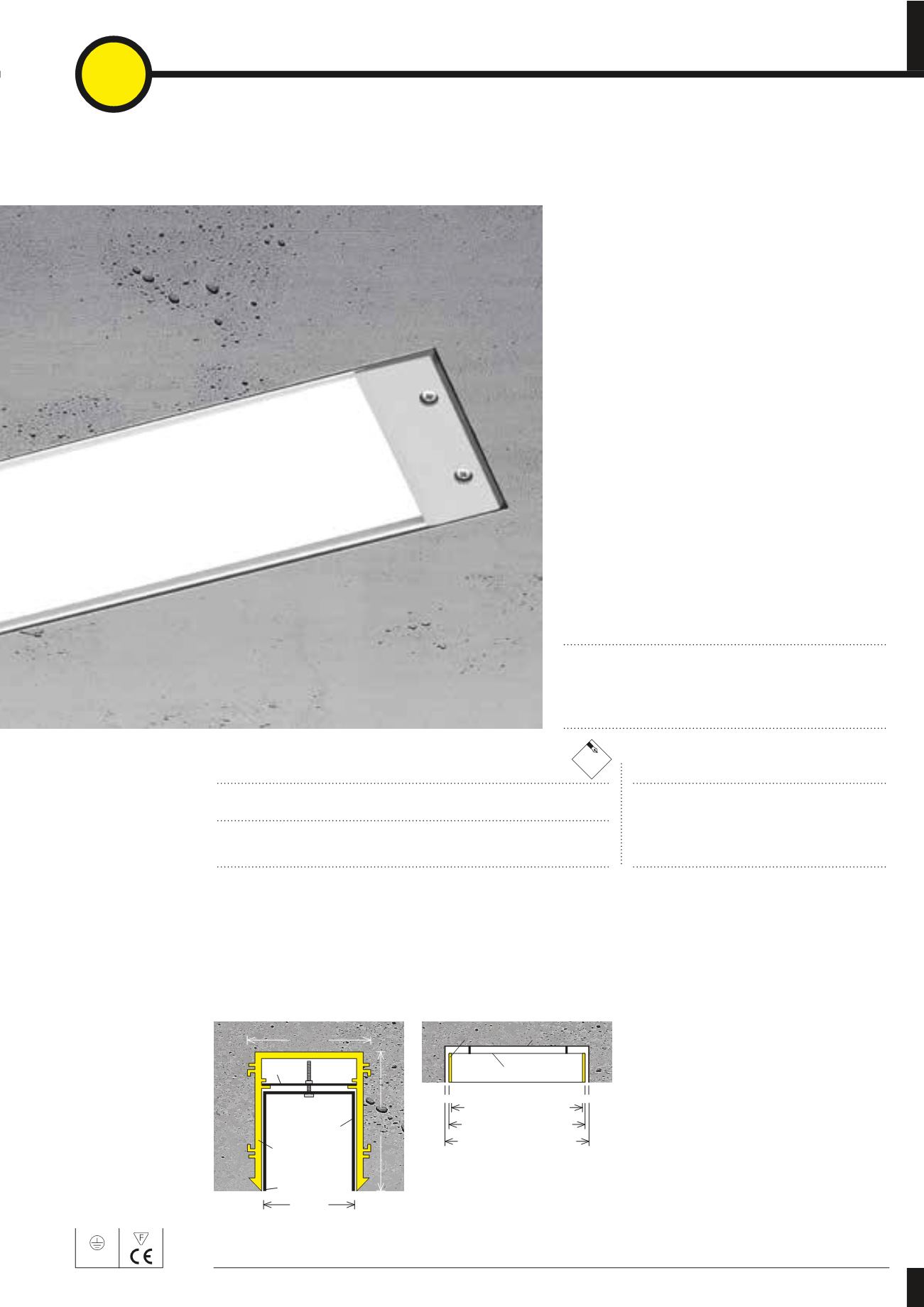

Step 1 |
das Profil 70
| Einbau in Beton
Einbau Trimless in Sichtbeton | IP54
· Leuchten nach Maß für Outdoor-Bereich mit Schattenfuge
· symmetrische Lichtverteilung
· Aluminiumprofil
· Betoneinbaugehäuse inklusive Zentrier- & Befestigungszubehör
· einfache Schraubmontage von Betoneinbaugehäuse
auf Schalung
· Schnellmontage von Einbauleuchte in Betoneinbaugehäuse
mit Drehriegel
· Acrylglasprofil opalweiß mit Snap-in Technik aus UV-stabilem,
hitzebeständigem PMMA
· Lichteinsätze, Betoneinbaugehäuse, Anschluss-Set,
Enddeckel separat bestellen
· Anlieferung bis 3000 mm möglich.
· Farbe: silber eloxiert, weiß, schwarz
ACHTUNG: Maximallänge 4250 mm nur bei Selbstabholung!
Anlieferung bis 3000 mm möglich.
1
IP54
Step 2: Lichteinsätze
finden Sie ab
Seite 294.
Step 3: Optionales Zubehör
finden Sie ab
Seite 304.
Step 2: Lichteinsätze
ab
Seite 294.
Step 3: Optionales Zubehör
ab
Seite 304.
Einbau Trimless in Sichtbeton
Maße
Breite des Kanals
70 mm
Breite des Betoneinbaugehäuses
92 mm
Einbautiefe ET
112 mm
Enddeckelstärke
22.5 mm
Profil 70 IP54 Trimless nach Maß
Bestell-Nr.
Profil mit Acrylabdeckung
opalweiß
LKIP 001 AG/…
erforderliches Zubehör
Bestell-Nr.
Betoneinbaugehäuse
ET 112
LK 005.1 BT/…
Enddeckel
(2 Stück) grau, ws, sw
LKIP 090.101.1
Anschluss-Set
(mit Erdung)
LK 090.100
92
112
70
Drehbügel
Profil
Betoneinbaugehäuse
ohne Rand
AG/…
25
Die Bestell-Länge des Betoneinbaugehäuses errechnen (siehe Illustration unten):
… Länge Einbauprofil + 2×22.5 mm Enddeckelstärke + 2×3.5 mm Spaltmaß =
… Länge Einbauprofil + 52 mm
Einbau in Sichtbeton
Bestell-Länge Betoneinbaugehäuse
Betoneinbaugehäuse
Profil
Enddeckel
Bestell-LängeBetoneinbaugehäuse
LängeProfil+2×Enddeckel
LängeProfil
3.5mm Spaltmaß
3.5mm
Beton
Benötigter Platzbedarf für
Betoneinbaugehäuse +20 mm
283
