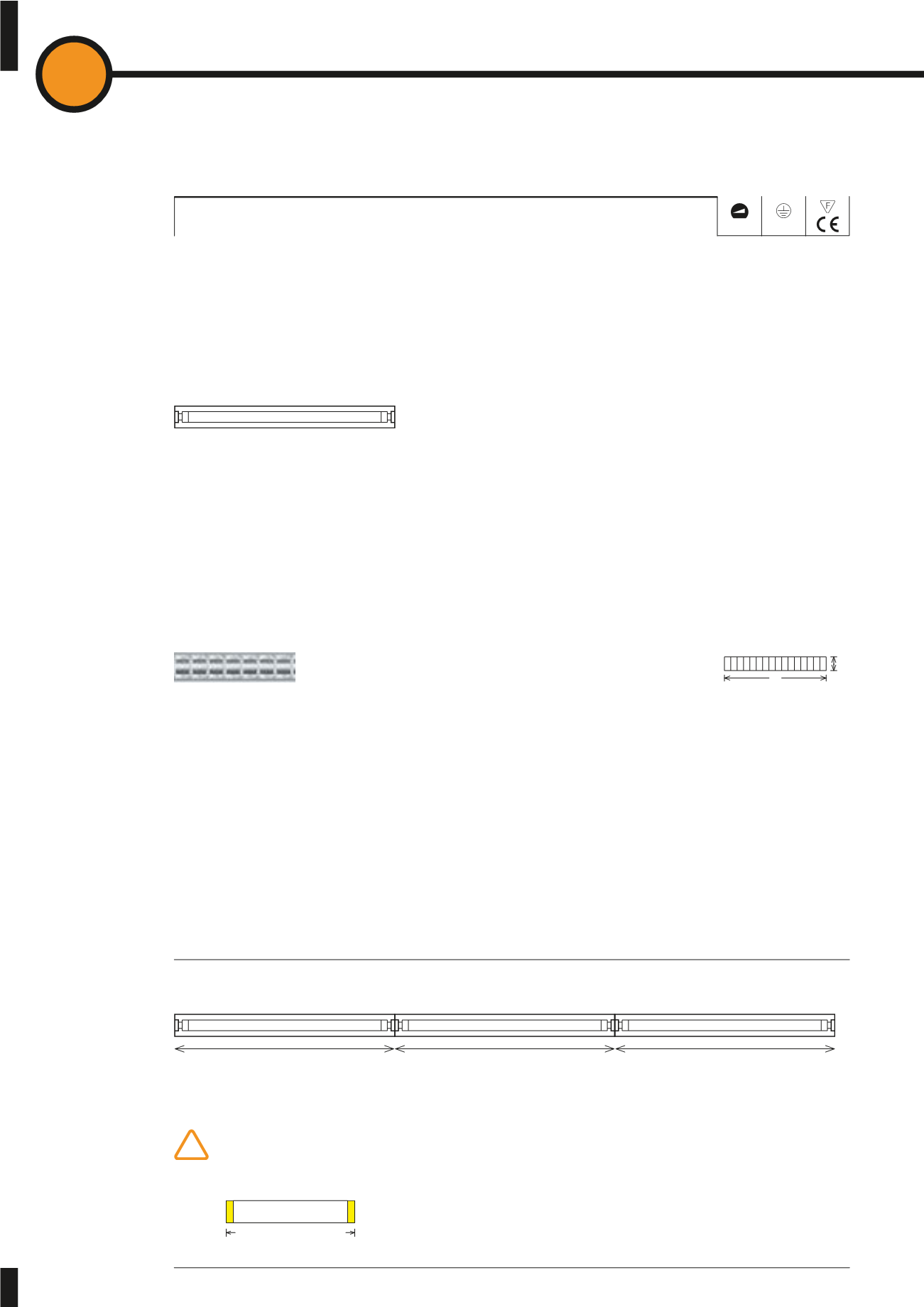

60
L
Step 2 |
Lichteinsätze 70
| T16 | linear
2
Lichtkanal
70
· Lichteinsätze mit linearer Lampenanordnung
· EVG integriert
· 5-polige Anschlussklemme, durchgangsverdrahtet zur Montageerleichterung
LK 010: · symmetrische Lichtverteilung, Reflektor weiß aus Metall
· für 1-flammige Leuchten oder für Leuchten mit Spiegelraster geeignet
LKS 010: · asymmetrischer Lichtverteilung, Hochglanzreflektor aus Aluminium
· werkzeuglose Montage in Lichtkanalprofil mit Drehriegel
T16-Lichteinsätze linear / asymmetrisch
IP20
Step 3: Optionales Zubehör
ab
Seite 304.
Planungshinweis:
Die Anzahl der Lichteinsätze ergibt die Profillänge. Unterschiedliche Wattagen
gleicher Lichtfarben können Farbunterschiede ergeben!
Dimming
Zubehör
Spiegelreflektor MOR
· Spiegelreflektor MOR für maximalen Wirkungsgrad und Lichtausbeute
· werkzeugloses Einlegen in Lichteinsatz, Befestigung mit Drehriegel
Spiegelraster
· Hochglanzspiegelraster aus Aluminium mit Snap-in Befestigung
· Rasterlänge gemäß Platzbedarf von Lichteinsätzen LK 010 bestellen
Planungsbeispiel
LKS 010.54
= 1176 mm +
LKS 010.54
= 1176 mm +
LKS 010.54
= 1176 mm
Profillänge ermitteln:
1176 mm + 1176 mm + 1176 mm =
3528 mm
Endmaß errechnen:
3528 mm + 2×4.5 mm Enddeckel* =
3537 mm
!
* Enddeckelstärke
des gewählten
Profils beachten!
4.5mm+3528mm+4.5mm
296
Serie Lichtkanal > Step by Step… >
Lichtkanal 70
> Lichteinsätze
