Step 2 |
Lichteinsätze 70
| T16 | direkt/indirekt
2
Lichtkanal
70
· Lichteinsätze mit überlappender Lampenanordnung für homogene
Flächenausleuchtung, symmetrische Lichtverteilung
· Reflektor weiß aus Metall
· werkzeuglose Montage in Lichtkanalprofil mit Drehriegel
· EVG integriert
· durchgangsverdrahtet zur Montageerleichterung
indirekt
direkt
T16-Lichteinsätze direkt/indirekt | LKDI
IP20
Step 3: Optionales Zubehör
ab
Seite 304.
Planungshinweis:
Die Anzahl der Lichteinsätze ergibt die Profillänge. Unterschiedliche Wattagen
gleicher Lichtfarben können Farbunterschiede ergeben!
Dimming

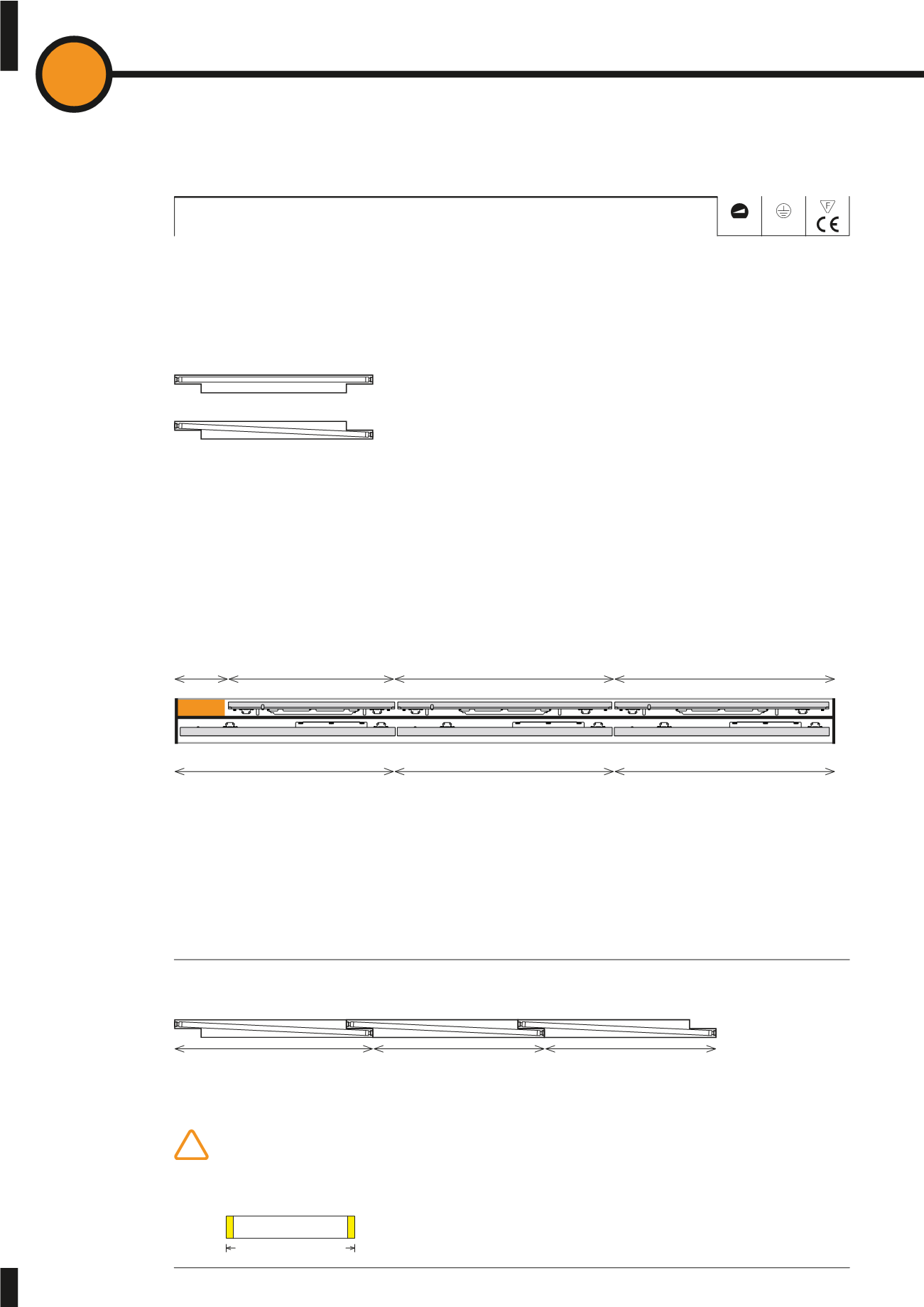

Planungsbeispiel
Anfang
LK 020.28
= 1184 mm + Erweiterung
LK 020.28
= 1060 mm + Erweiterung
LK 020.28
= 1060 mm
Profillänge ermitteln:
1184 mm + 1060 mm + 1060 mm =
3304 mm
Endmaß errechnen:
3304 mm + 2×4.5 mm Enddeckel* =
3313 mm
!
* Enddeckelstärke
des gewählten
Profils beachten!
Ausgleichsmaß je Lichteinsatz: 10 mm
Wichtig:
Bei der Auswahl der indirekten Lichteinsätze muss ein Lichteinsatz um eine
Länge
(300 mm)
kürzer gewählt werden, da im indirekten Kanalbereich
die Einspeisung integriert wird!
LK 020.28
= 1184 mm +
LK 020.28
= 1060 mm +
LK 020.28
= 1060 mm
Einspeisung
+
LKM 020.21
= 876 mm
+
LKM 020.28
= 1025 mm +
LKM 020.28
= 1025 mm
indirekte Lichteinsätze LKM…
300mm
direkte Lichteinsätze LK…
4.5mm+3304mm+4.5mm
302
