Lichteinsätze 70
| LED | direkt/indirekt
2
Lichtkanal
70
LED-Lichteinsätze direkt/indirekt | LKDI
IP20
Step 3: Optionales Zubehör
ab
Seite 304.
Dimming

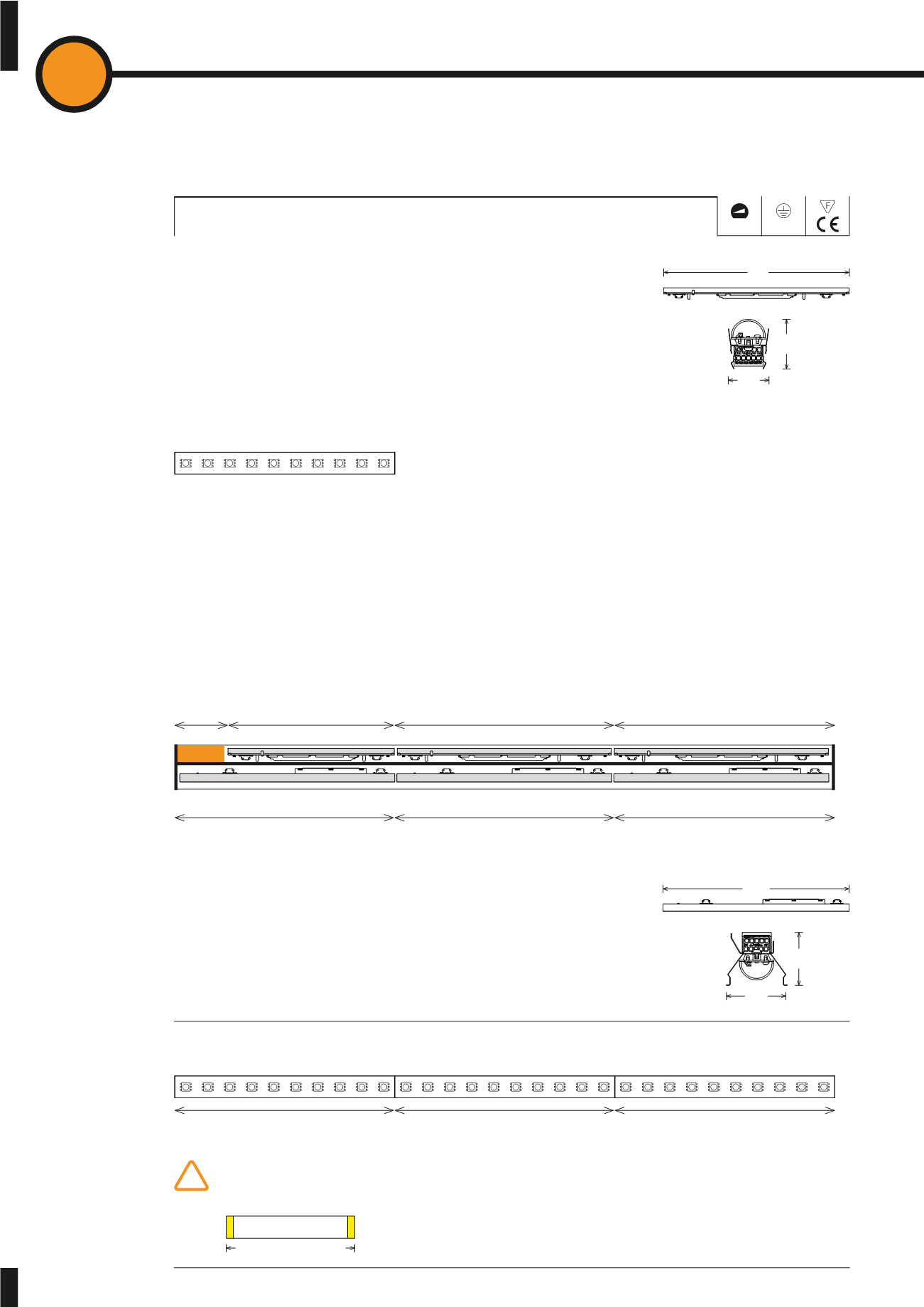

Planungsbeispiel
LKL 011.40.30
= 845 mm +
LKL 011.40.30
= 845 mm +
LKL 011.40.30
= 845 mm
LKL 011.40.30
= 845 mm +
LKL 011.40.30
= 845 mm +
LKL 011.40.30
= 845 mm
Einspeisung
+
LKML 010.40.20
= 565 mm
+
LKML 010.40.30
= 845 mm +
LKML 010.40.30
= 845 mm
Profillänge ermitteln:
845 mm + 845 mm + 845 mm =
2535 mm
Endmaß errechnen:
2535 mm + 2×8.0 mm Enddeckel* =
2551 mm
!
* Enddeckelstärke
des gewählten
Profils beachten!
Wichtig:
Bei der Auswahl der indirekten Lichteinsätze muss ein Lichteinsatz um eine
Länge
(280 mm)
kürzer gewählt werden, da im indirekten Kanalbereich
die Einspeisung integriert wird!
L
63
55
L
42
52
indirekte Lichteinsätze LKML…
280mm
direkte Lichteinsätze LKL…
· Lichteinsätze mit integrierten LED-Modulen
· PMMA Diffusor für homogene Lichtverteilung
· energiesparend, keine UV- und Wärmestrahlung
· Wärmemanagement mit Passivkühling
· nahezu alle Lichtbandlängen realisierbar
· werkzeuglose Snap-in Montage in Lichtkanalprofil
· inklusive Durchgangsverdrahtung
· zwei 5-polige Anschlussklemmen
· Versorgungseinheit integriert
LKL 010/011:
· Mattreflektor aus Aluminium
8.0mm+2535mm+8.0mm
Planungshinweis:
Die Anzahl der Lichteinsätze ergibt die Profillänge.
Lichteinsätze von BASIC und POWER dürfen
nicht gemischt
verwendet
werden, sowie Lichteinsätze mit unterschiedlichen
Lichtfarben
nicht kombiniert
.
