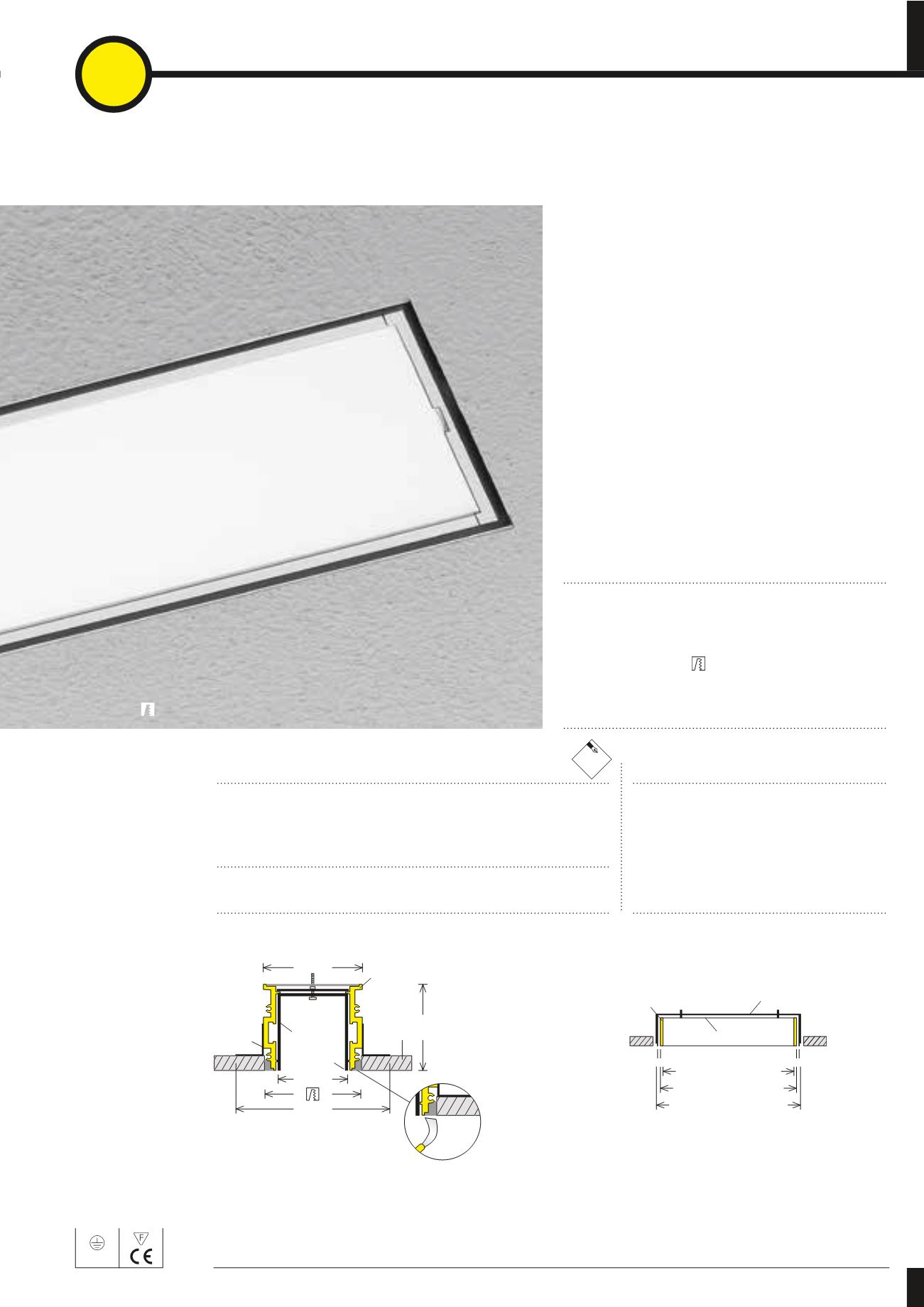

Step 1 |
das Profil 110
| Einbau in Gipskarton
Einbau Trimless in Gipskarton
· für deckenbündigen Einbau in Gipskarton mit Schattenfuge
· Trimless-Einbaurahmen aus Aluminium mit Höhenausgleich
und Anputzrand, einfache Trockenbaumontage
· Schnellmontage von Einbauprofil in Trimless-Einbaurahmen
mit Drehriegel
· Einbauprofile mit Acryl-/ Prismenabdeckungen oder
freistrahlend (Spiegelraster als Zubehör möglich)
· Acrylglasprofile mit Snap-in Technik aus UV-stabilem,
hitzebeständigem PMMA
· Lichteinsätze, Trimless-Einbaurahmen, Anschluss-Set, Ver-
binder und Enddeckel separat bestellen
· Farbe: silber eloxiert, weiß, schwarz
· Gehrung für Flächen, Gehrung für Wand - Decke innen,
Gehrung für Eck außen, Gehrung für Eck innen möglich
· Schnittkosten bei Gehrung erfragen!
1
Einbau Trimless in Gipskarton
Maße
Breite des Kanals
110 mm
Breite des Kanals inkl. Einbaurahmen
133 mm
Breite des Einbaurahmen + Anschraubwinkel 193 mm
Höhe des Kanals
91 mm
Deckenauschnittsbreite
136 mm
Deckenstärke
12.5 - 28 mm
Einbautiefe ET/Montagetiefe
91 mm
Enddeckelstärke
3.0 mm
*
für Arbeitsplatz geeignet
Profil 110 Trimless inkl. Einbaurahmen nach Maß
Bestell-Nr.
Profil mit Acrylabdeckung
opalweiß
LKC 003 AG/…
Profil mit Acryl-Prismenabdeckung T16
klar
LKC 003 PA/…
*
Profil mit Acryl-Prismenabdeckung LED
klar
LKC 003 PA-L/…
*
Profil freistrahlend oder für Spiegelraster
LKC 003/…
Die Bestell-Länge des Einbaurahmens errechnen (siehe Illustration unten):
… Länge Einbauprofil + 2×3.0 mm Enddeckelstärke + 2×3.5 mm Spaltmaß =
… Länge Einbauprofil + 13 mm
erforderliches Zubehör
Bestell-Nr.
Trimless-Einbaurahmen für Gipskarton
LKC 003 TRI/…
Enddeckel
(2 Stück) si, ws, sw
LKC 090.101.1
Anschluss-Set
(mit Erdung)
LKC 090.100
Längsverbinder linear
(2 Stück)
(>3m)
LKC 090.102
Step 2: Lichteinsätze
finden Sie ab
Seite 322.
Step 3: Optionales Zubehör
finden Sie ab
Seite 328.
133
91
Einbaurahmen
Profil
ohne Rand
Gipskarton
Anschraub-
winkel
193
110
Bestell-Länge Einbaurahmen
EinbaurahmenTrimless
Profil
Enddeckel
Bestell-LängeEinbaurahmen
LängeProfil+2×Enddeckel
LängeProfil
3.5mm Spaltmaß
3.5mm
IP20
Step 2: Lichteinsätze
ab
Seite 322.
Step 3: Optionales Zubehör
ab
Seite 328.
AG/…
25
verspachteln
Hinweis
L = (Länge Trimless-Einbaurahmen + 6 mm) ×136 mm
Benötigter Platzbedarf in Decke +20 mm
315
