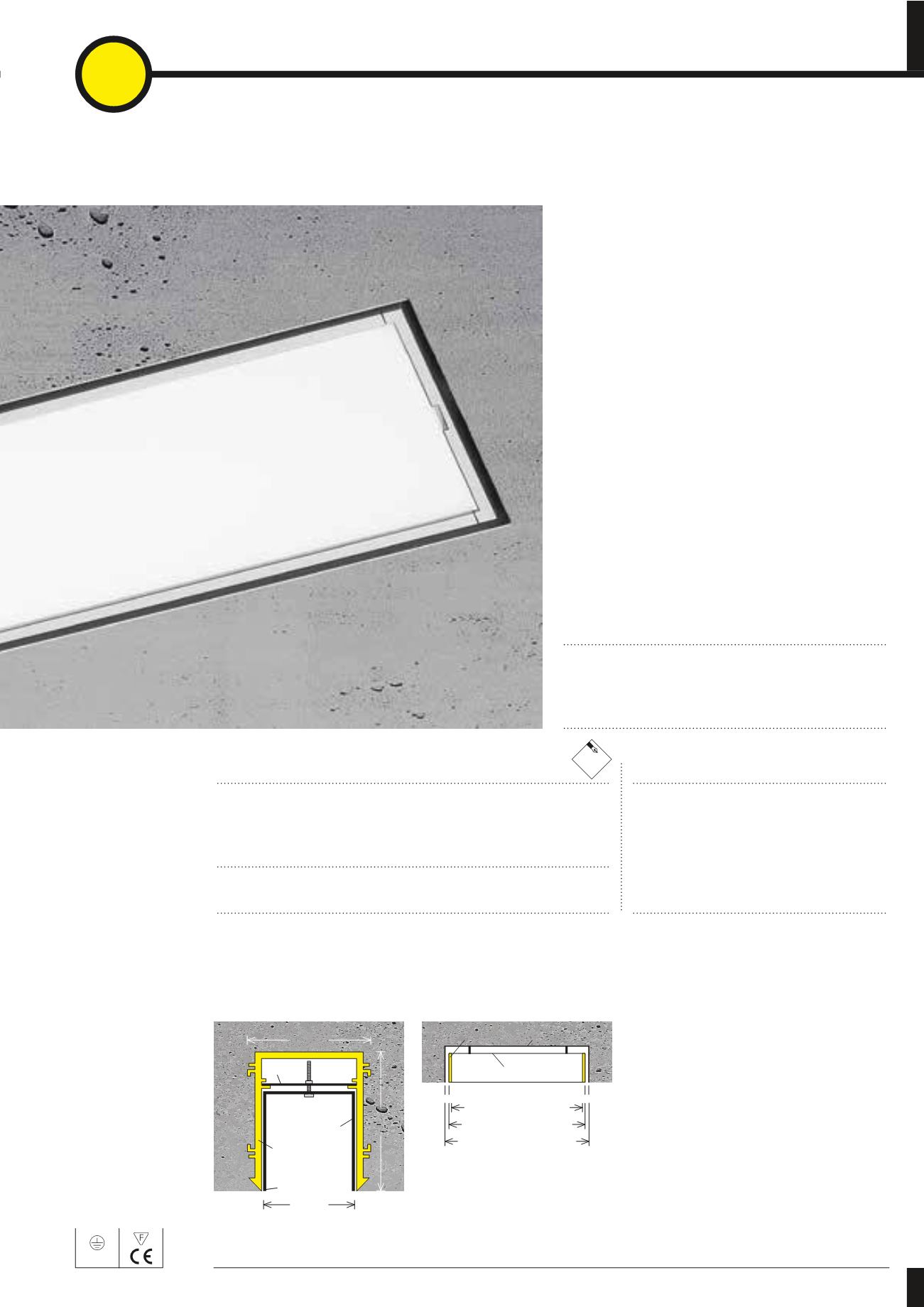

Step 1 |
das Profil 110
| Einbau in Beton
Einbau Trimless in Sichtbeton
· Betoneinbaugehäuse, Einbauprofil mit dezentem Rand
aus Aluminium
· Betoneinbaugehäuse inklusive Zentrier- &
Befestigungszubehör
· einfache Schraubmontage von Betoneinbaugehäuse
auf Schalung
· Schnellmontage von Einbauprofil in Betoneinbaugehäuse
mit Drehriegel
· Einbauprofile mit Acryl-/ Prismenabdeckungen oder
freistrahlend (Spiegelraster als Zubehör möglich)
· Acrylglasprofile mit Snap-in Technik aus UV-stabilem,
hitzebeständigem PMMA
· Lichteinsätze, Betoneinbaugehäuse, Anschluss-Set,
Verbinder und Enddeckel separat bestellen
· Farbe: silber eloxiert, weiß, schwarz
1
Profil 110 Trimless nach Maß
Bestell-Nr.
Profil mit Acrylabdeckung
opalweiß
LKC 005.1 AG/…
Profil mit Acryl-Prismenabdeckung T16
klar
LKC 005.1 PA/…
*
Profil mit Acryl-Prismenabdeckung LED
klar
LKC 005.1 PA-L/…
*
Profil freistrahlend oder für Spiegelraster
LKC 005.1/…
erforderliches Zubehör
Bestell-Nr.
Betoneinbaugehäuse
ET 106
LKC 005.1 BT/…
Enddeckel
(2 Stück) si, ws, sw
LKC 090.101.1
Anschluss-Set
(mit Erdung)
LKC 090.100
Längsverbinder linear
(2 Stück)
(>3m)
LKC 090.102
133
106
110
Drehbügel
Profil
Betoneinbaugehäuse
ohne Rand
Einbau in Sichtbeton
Bestell-Länge Betoneinbaugehäuse
Betoneinbaugehäuse
Profil
Enddeckel
Bestell-LängeBetoneinbaugehäuse
LängeProfil+2×Enddeckel
LängeProfil
3.5mm Spaltmaß
3.5mm
Beton
IP20
Step 2: Lichteinsätze
finden Sie ab
Seite 322.
Step 3: Optionales Zubehör
finden Sie ab
Seite 328.
Step 2: Lichteinsätze
ab
Seite 322.
Step 3: Optionales Zubehör
ab
Seite 328.
Einbau Trimless in Sichtbeton
Maße
Breite des Kanals
110 mm
Breite des Betoneinbaugehäuses
133 mm
Einbautiefe ET
106 mm
Enddeckelstärke
3.0 mm
*
für Arbeitsplatz geeignet
Die Bestell-Länge des Betoneinbaugehäuses errechnen (siehe Illustration unten):
… Länge Einbauprofil + 2×3.0 mm Enddeckelstärke + 2×3.5 mm Spaltmaß =
… Länge Einbauprofil + 13 mm
AG/…
25
Benötigter Platzbedarf für
Betoneinbaugehäuse +20 mm
