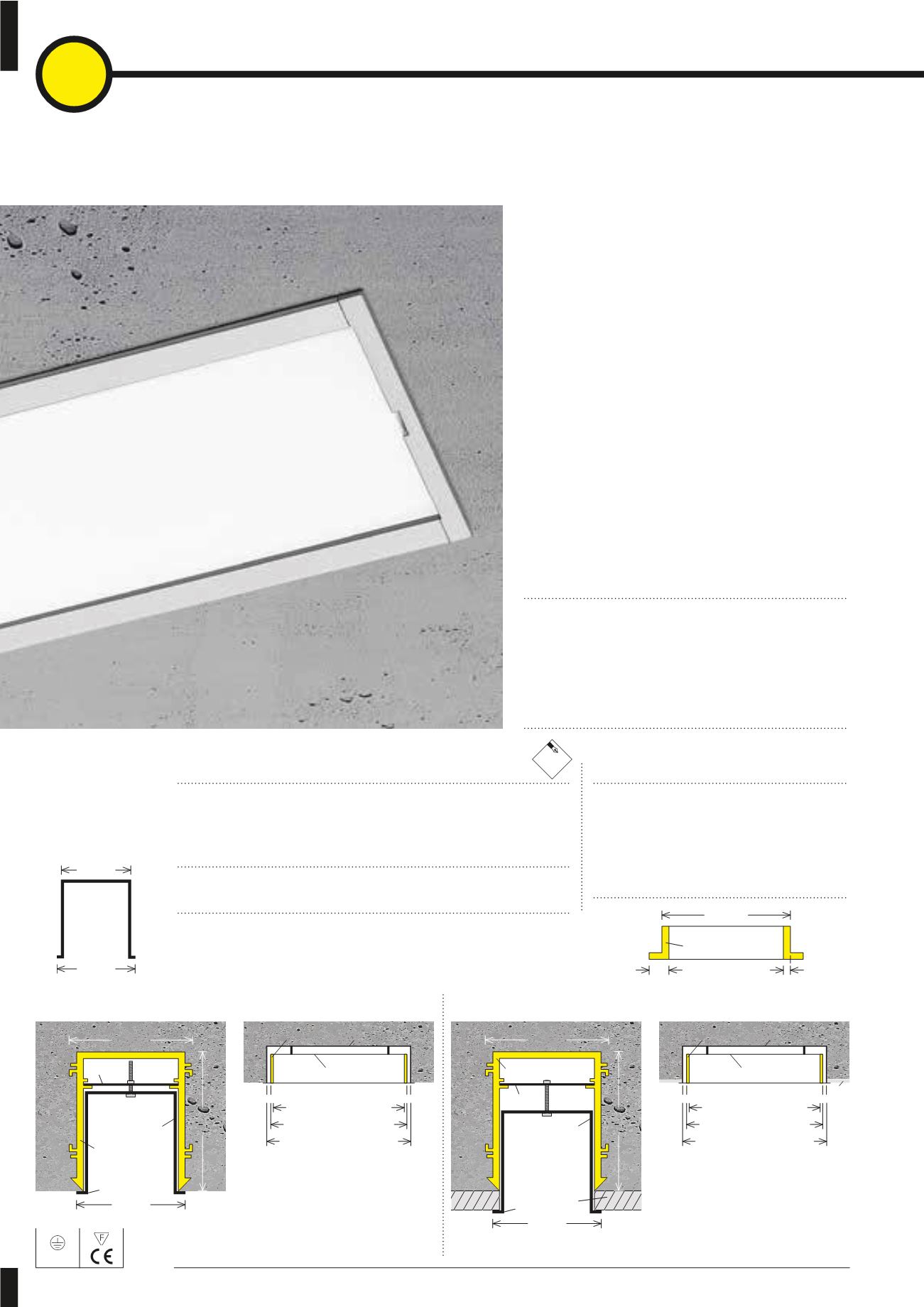

Step 1 |
das Profil 110
| Einbau in Beton
Einbau mit Rand in Beton
· Betoneinbaugehäuse, Einbauprofil mit dezentem Rand
aus Aluminium
· Betoneinbaugehäuse inklusive Zentrier- &
Befestigungszubehör
· einfache Schraubmontage von Betoneinbaugehäuse
auf Schalung
· Schnellmontage von Einbauprofil in Betoneinbaugehäuse
mit Drehriegel
· Einbauprofile mit Acryl-/ Prismenabdeckungen oder
freistrahlend (Spiegelraster als Zubehör möglich)
· Acrylglasprofile mit Snap-in Technik aus UV-stabilem,
hitzebeständigem PMMA
· Lichteinsätze, Betoneinbaugehäuse, Anschluss-Set,
Verbinder und Enddeckel separat bestellen
· Farbe: silber eloxiert, weiß, schwarz
Lichtkanal
110
1
Profil 110 mit Rand nach Maß
Bestell-Nr.
Profil mit Acrylabdeckung
opalweiß
LKC 005.2 AG/…
Profil mit Acryl-Prismenabdeckung T16
klar
LKC 005.2 PA/…
*
Profil mit Acryl-Prismenabdeckung LED
klar
LKC 005.2 PA-L/…
*
Profil freistrahlend oder für Spiegelraster
LKC 005.2/…
erforderliches Zubehör
Bestell-Nr.
Betoneinbaugehäuse
ET 106
LKC 005.2 BT/…
Enddeckel
(2 Stück) si, ws, sw
LKC 090.101.2
Anschluss-Set
(mit Erdung)
LKC 090.100
Längsverbinder linear
(2 Stück)
(>3m)
LKC 090.102
133
106
121
Drehbügel
Profil
Betoneinbaugehäuse
Rand
133
121
Drehbügel
Profil
Betoneinbaugehäuse
Rand
Putz
106
Einbau in Sichtbeton
Bestell-Länge Betoneinbaugehäuse
Betoneinbaugehäuse
Profil
Enddeckel
Bestell-LängeBetoneinbaugehäuse
LängeProfil+2×Enddeckel
LängeProfil
1.5mm Spaltmaß
1.5mm
Beton
Betoneinbaugehäuse
Profil
Enddeckel
Beton
Putz
Bestell-LängeBetoneinbaugehäuse
LängeProfil+2×Enddeckel
LängeProfil
1.5mm Spaltmaß
1.5mm
Einbau in Beton mit Putz
Bestell-Länge Betoneinbaugehäuse
Enddeckel
Länge
z
y
IP20
Step 2: Lichteinsätze
ab
Seite 322.
Step 3: Optionales Zubehör
ab
Seite 328.
Einbau mit Rand in Beton
Maße
Breite des Kanals
110 mm
Breite des Kanals mit Rand
121 mm
Breite des Betoneinbaugehäuses
133 mm
Einbautiefe ET
106 mm
Putzstärke
max. 25 mm
Enddeckelstärke y
3.0 mm
Enddeckellänge z
8.0 mm
*
für Arbeitsplatz geeignet
Die Bestell-Länge des Betoneinbaugehäuses errechnen (siehe Illustration unten):
… Länge Einbauprofil + 2×3 mm Enddeckelstärke + 2×1.5 mm Spaltmaß =
… Länge Einbauprofil + 9 mm
110
121
AG/…
25
Benötigter Platzbedarf für
Betoneinbaugehäuse +20 mm
Benötigter Platzbedarf für
Betoneinbaugehäuse +20 mm
316
Serie Lichtkanal > Step by Step… >
Lichtkanal 110
> Einbau in Beton
