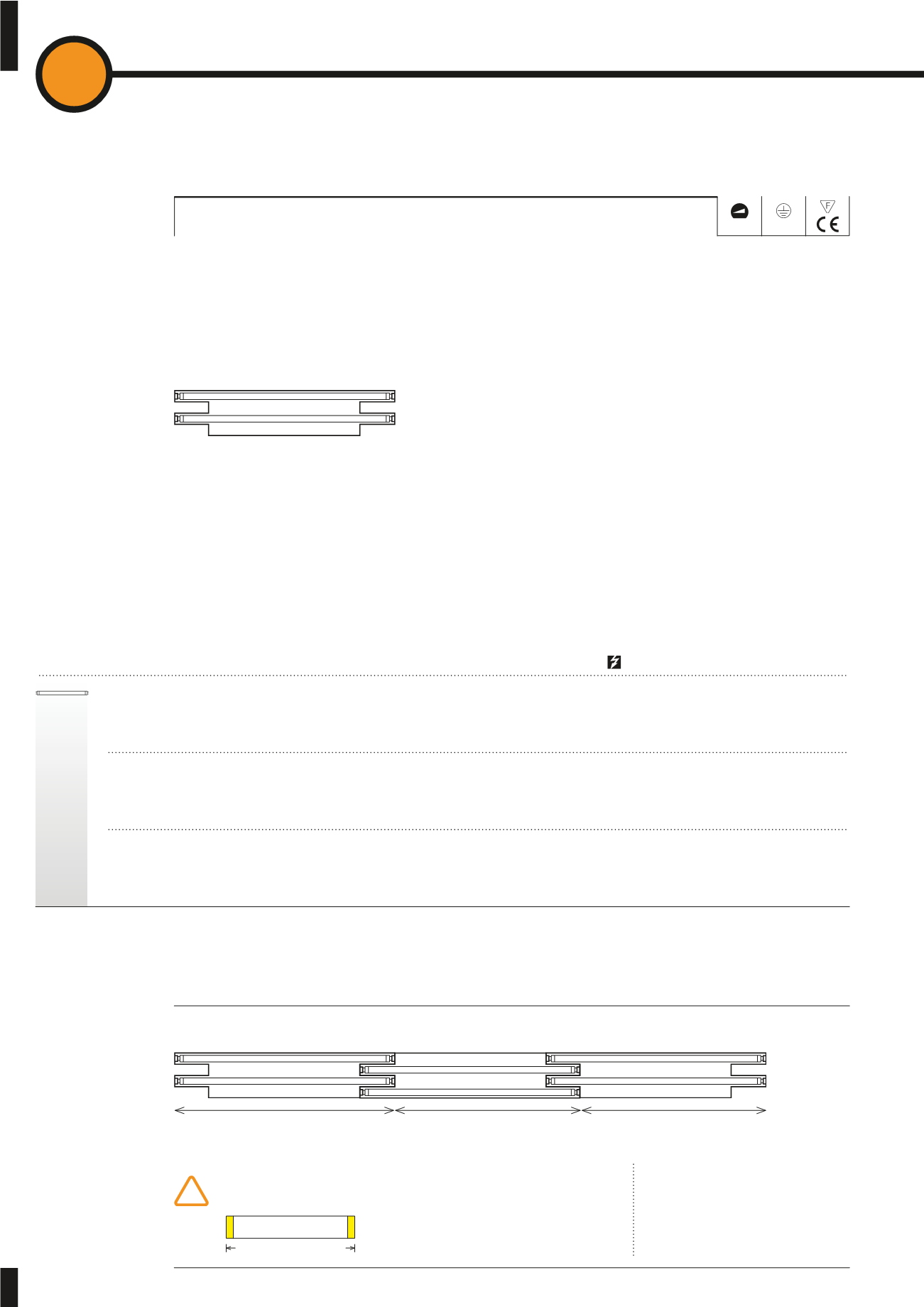

kombinierbar
Step 2 |
Lichteinsätze 110
| T16 | überlappend
2
Lichtkanal
110
· für mehrflammige Leuchten
· Lichteinsätze mit überlappender Lampenanordnung, symmetrische Lichtverteilung,
geringe Abweichung bei Lichtverteilung möglich
· Reflektor weiß aus Metall
· werkzeuglose Montage in Lichtkanalprofil mit Drehriegel
· EVG integriert
· 5-polige Anschlussklemme, durchgangsverdrahtet zur Montageerleichterung
T16-Lichteinsätze überlappend | LKC
IP20
Step 3: Optionales Zubehör
ab
Seite 328.
Planungshinweis:
Die Anzahl der Lichteinsätze ergibt die Profillänge. Unterschiedliche Wattagen
gleicher Lichtfarben können Farbunterschiede ergeben!
Dimming
LM
Wattage
Platzbedarf Anfang
Platzbedarf Erweiterung
Bestell-Nr.
T16/G5
2×21W
872
742
EVG
LKC 021.221
872
742
EVG
1-10 V
LKC 021.221 DIM/1-10
872
742
EVG
DALI
LKC 021.221 DIM/DALI
872
742
EVG
digital
LKC 021.221 DIM/DIG
2×28W
1172
1042
EVG
LKC 021.228
1172
1042
EVG
1-10 V
LKC 021.228 DIM/1-10
1172
1042
EVG
DALI
LKC 021.228 DIM/DALI
1172
1042
EVG
digital
LKC 021.228 DIM/DIG
2×35W
1472
1342
EVG
LKC 021.235
1472
1342
EVG
1-10 V
LKC 021.235 DIM/1-10
1472
1342
EVG
DALI
LKC 021.235 DIM/DALI
1472
1342
EVG
digital
LKC 021.235 DIM/DIG
Planungsbeispiel
Anfang
LKC 021.228
= 1172 mm + Erweiterung
LKC 021.228
= 1042 mm + Erweiterung
LKC 021.228
= 1042 mm
Profillänge ermitteln:
1172 mm + 1042 mm + 1042 mm =
3256 mm
Endmaß errechnen:
3256 mm + 2×3.0 mm Enddeckel* =
3262 mm
!
* Enddeckelstärke
des gewählten
Profils beachten!
Für Leuchten mit nur „1 Lichteinsatz”
„+10 mm” für Enddeckellaschen
dazurechnen!
3.0mm+3256mm+3.0mm
326
