Funktion
Die USB-Datenschnittstelle ermöglicht die Ankopplung eines PC zur
Adressierung, Programmierung und Diagnose von KNX Komponenten.
Die Versorgung erfolgt komplett über die USB-Schnittstelle vom
angeschlossenen PC aus. Dies hat zur Folge, dass die USB-Daten-
schnittstellen, wenn das USB-Kabel nicht gesteckt ist, für den KNX
nicht mehr angeschlossen sind.
Das Gerät wird ausschließlich lokal über den angeschlossenen PC mit
der physikalischen Adresse programmiert und verfügt daher nicht
über eine Programmiertaste und Programmier-LED.
Die Firmware der USB-Datenschnittstelle ist über einen PC updatefähig
und damit für kommende Standards zukunftssicher.
Hinweis
Die USB-Datenschnittstelle wird von der ETS3 ab Version 1.0 aufwärts
und den PC-BetriebssystemenWindows XP und Windows 7 unterstützt.
Anschluss
Der Anschluss an den KNX erfolgt mit Hilfe der KNX Anschlussklemme.
Der USB-Anschluss erfolgt mit einem zertifizierten USB-Kabel
(1×B-Stecker erforderlich), max. Länge 5 m.
Versorgung:
Anschlussart KNX:
USB Port:
Übertragungsrate:
Übertragungsprotokoll:
Leitungslänge USB-Kabel:
Umgebungstemperatur:
Schutzklasse:
Einbaumaße:
über PC USB-Port
Anschlussklemme
USB-Buchse, Typ B
9600 Baud
kompatibel zu USB 1.1/2.0
max. 5 m
-5 ... +45 °C
II, IP20
ET 72 mm (2 TE)

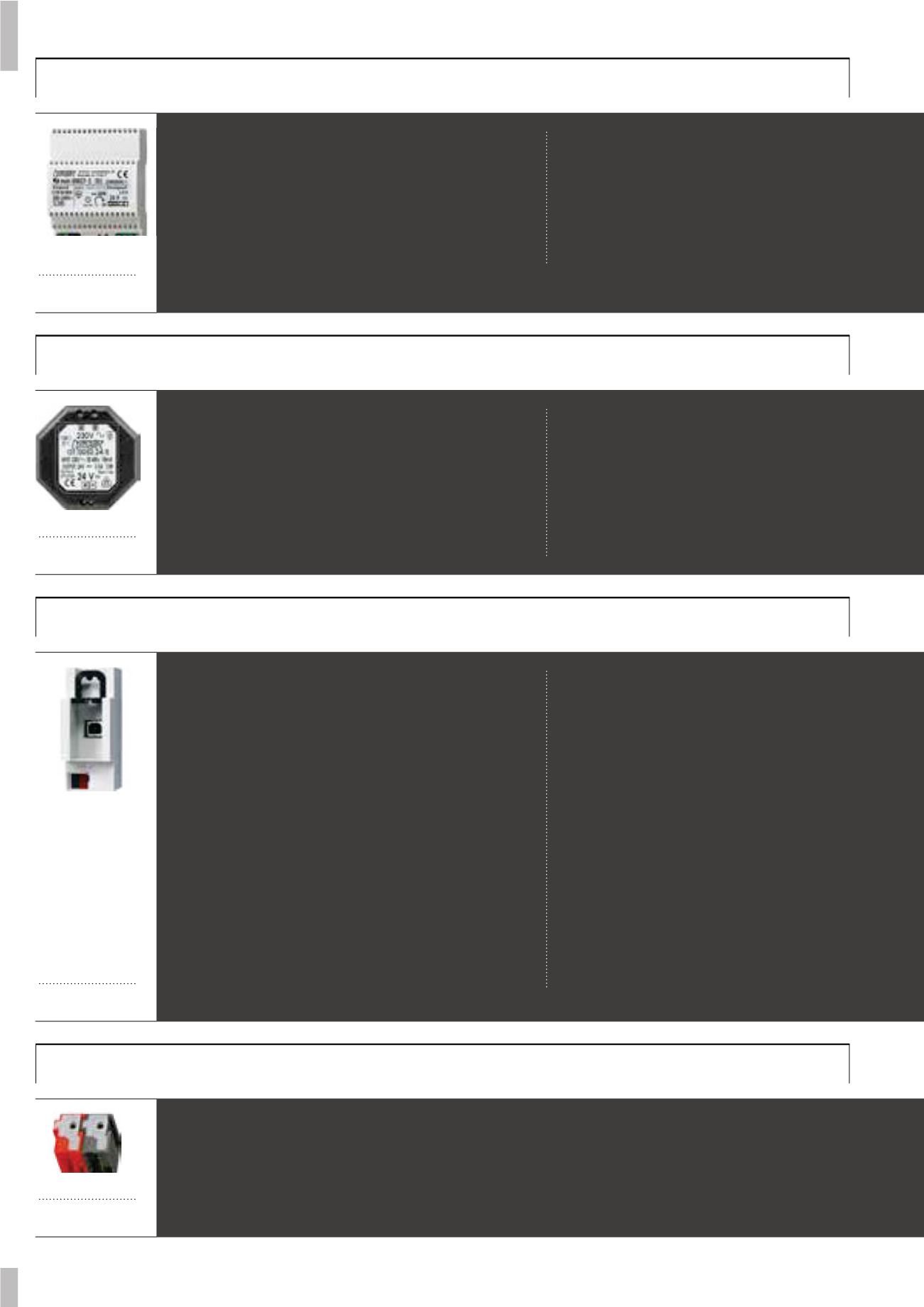

KNX Anschluss- und Abzweigklemme
KNX USB-Datenschnittstelle
Bestell-Nr.
P-LINE Z1009
Bestell-Nr.
P-LINE Z1005
Nennspannung AC:
Eingangsstrom:
Ausgangsspannung:
Ausgangsstrom:
Einbaumaße:
Anschluss:
AC 100 ... 240 V ~, 50/60 Hz
730 mA
24 V DC
1500 mA
ET 72 mm (4 TE)
Schraubklemmen
Netzteil REG 24 V DC / 1500mA
Bestell-Nr.
P-Line Z1002
· für Smart Control (nur 1 Smart Control pro Netzteil)
Eingangsspannung:
Eingangsstrom:
Ausgangsspannung:
Ausgangsstrom:
Maße (Ø×H):
Anschluss:
230 V AC / 50/60Hz
150 mA
24 V DC
500 mA
54×32 mm
Schraubklemmen
Netzteil UP
Bestell-Nr.
P-LINE Z1003
