Handsteuergerät
HF DIM MCU
(Manual Control Unit)
N
L
1
2
3
4
HF 1x../230DIM
N
L
1
2
3
4
HF 1x../230DIM
L-Lampe
L-Lampe
L-Lampe
1 2 3 4
N L
N
L
1
2
3
4
HF 1x../230DIM
N
L
L
N
PE
T
. . . .
aster
max. 25 Stück
wegen Asynchronität
EVG
D1
D2
L
N
digital
dimming
EVG
D1
D2
L
N
digital
dimming
4-Leiter-Schaltung
digitales Steuersignal, z.B. DSI
5-Leiter-Schaltung
bei DSI max. 50
Betriebsgeräte
4-Leiterschaltung
Von beliebig vielen Stellen aus mit handels-
üblichen Tastern dimmbar. 4- Leiterschaltung
möglich. Ein-/ Ausschalten durch kurzen
Tastendruck. Auf-/Abdimmen durch entsprechend
langen Tastendruck. Eine Synchronisation der
Anlage erfolgt durch einen Tastendruck von
10 sec. Dauer.
5-Leiterschaltung
Zusätzliche Steuergeräte erforderlich,
z. B. bei DSI Ansteuergerät Tastsignal – DSI
1-10 V– DSI
Dimmen mit 1-10 V. Ansteuern über Analog-
Dimmer oder per Bus-Systeme.
Verschiedene Module im Baukastensystem
erlauben individuelle Möglichkeiten zur
Helligkeitssteuerung. Unterputzdosen-Dimmer
werden von verschiedenen Herstellern, z.B. Jung,
Gira, Berker, Insta, Busch und Jäger angeboten.
Aufgrund der Vielfalt können wir nicht alle
Schaltsysteme darstellen.
Wenn Sie aber besondere Wünsche haben,
fragen Sie bei uns an.

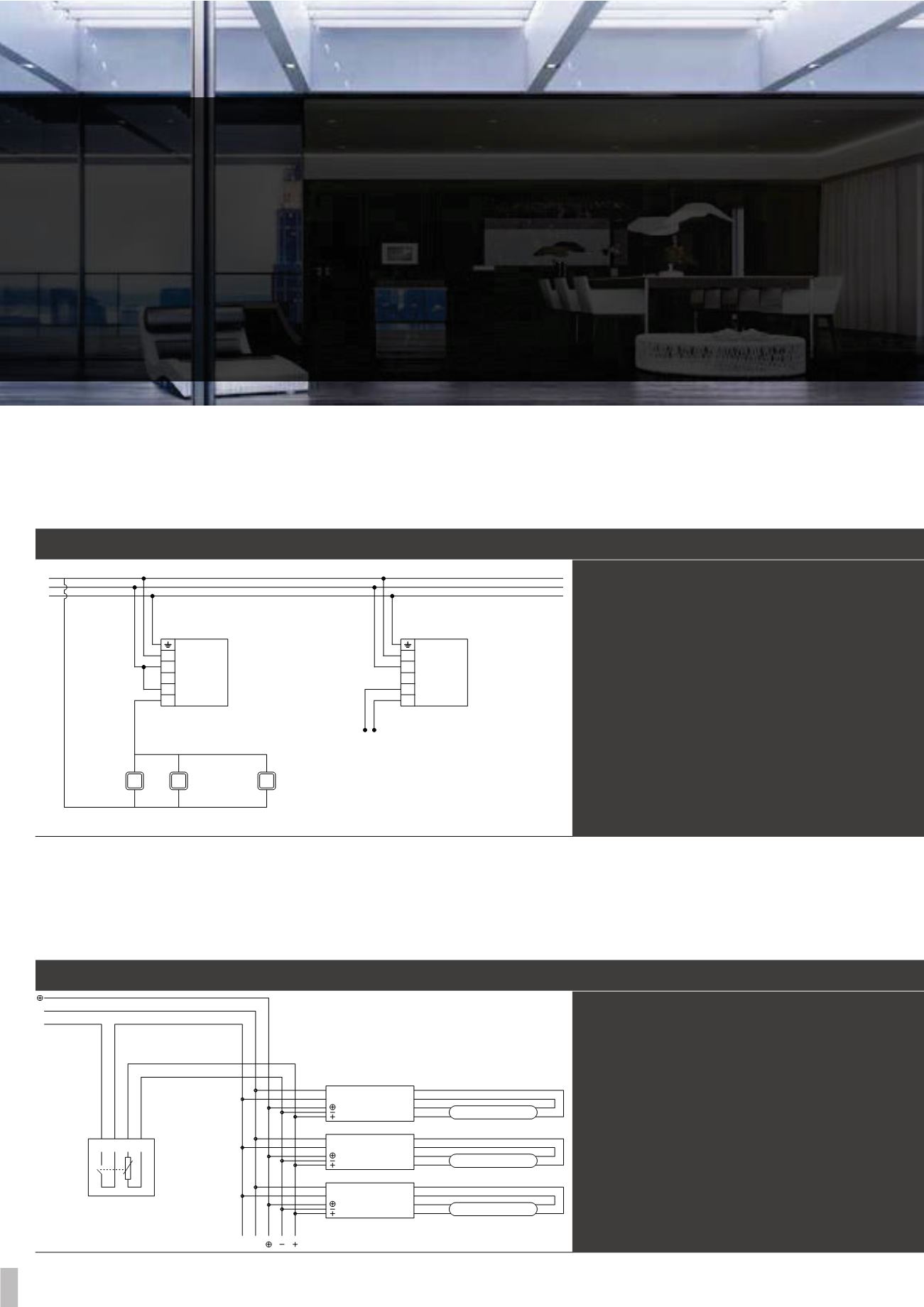

Tast-Dim/ DSI-Steuerung
Schalten und Dimmen per 1-10 V
Schaltbild A
Beispiel für 4- und 5-Leiterschaltung
Schaltbild B
Verdrahtungsplan für Anlagen mit max. 10 dimmbaren EVG an einphasiger Netzspannung 1×230/240 V
Dimming
Unser Leuchtenprogramm beweist seine
Vielfalt auch in der Möglichkeit, dimmbares
Licht einzusetzen.
In Büros, Konferenz- und Besprechungs-
räumen, Ausstellungs- und Vorführräumen,
Ton-, Musik-, Film- und Videostudios, CAD-
Räumen, Mehrzweckhallen etc., findet
diese Technik vielseitige Anwendung.
· LTS-Leuchten lassen sich mit modernsten
Steuerungstechniken ausstatten: Dimmen
von mehreren Stellen aus, mit handels-
üblichen Tastern, 1–10 V-Reglern, mit
Infrarot-Sensoren, tageslicht-abhängiges
Steuern, Ansteuerung über Bussysteme usw.
Fragen Sie uns. Wir helfen Ihnen, Ihre
Wünsche zu verwirklichen.
· Der überwiegende Teil unseres
Leuchtenprogramms kann mit dimmbaren
Vorschaltgeräten ausgerüstet werden.
· Als Bauteile verarbeiten wir nur hochwertige
Fabrikate führender Hersteller.
· 3 Grundsteuerungstechniken, siehe
Schaltbilder A, B und C sowie D.
· Für 1-10 V und DALI sind zum Teil zusätzliche
Steuergeräte notwendig
